Description

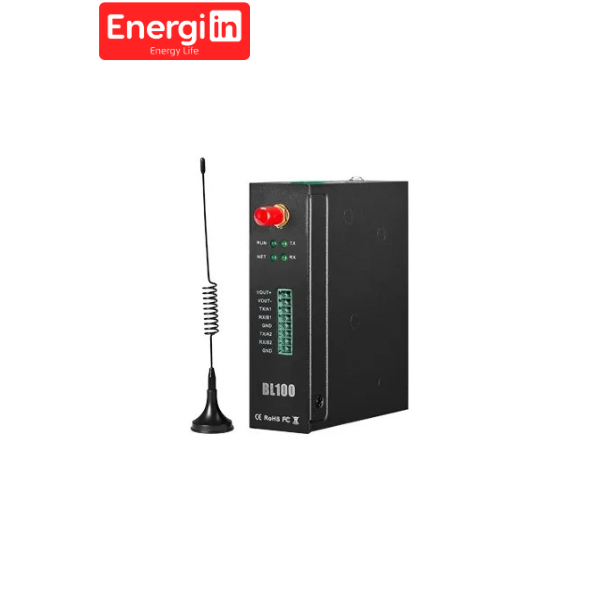

Modbus to MQTT Gateway adalah gateway IOT industri hemat biaya berdasarkan jaringan seluler. Ini mendukung Modbus RTU, Modbus TCP, MQTT, Alibaba Cloud, HUAWEI Cloud, King Pigeon Cloud, platform khusus dan transmisi data transparan. Pengguna dapat menghubungkannya ke server pihak ketiga, platform cloud, dan SCADA dengan mudah.

Dengan modul komunikasi GSM/GPRS/3G/4G industri bawaan, BL100 telah mengintegrasikan MCU 32-bit yang stabil dan andal berdasarkan sistem operasi real-time uCOSII tertanam

Ini mendukung Modbus Slave dan Modbus Master dengan hingga 320 titik data tambahan untuk pengumpulan data. Pengguna dapat mengonfigurasi parameter batas tinggi/rendah sesuai dengan berbagai persyaratan aplikasi. Jika ada ambang yang dipicu, perangkat akan mengirimkan pemberitahuan kepada pengguna melalui SMS dan mengirimkan data ke pusat pemantauan tanpa pemeriksaan operator di tempat

Fitur :
Gunakan jaringan seluler 4G untuk komunikasi tanpa batas jangkauan
Mendukung catu daya 9~36VDC dengan perlindungan koneksi balik
2 saluran keluaran daya DC bawaan (tegangan daya keluaran sama dengan tegangan daya masukan) untuk menghemat biaya pemasangan kabel
Pengaturan parameter sederhana dan nyaman dengan perangkat lunak konfigurasi lokal dan SMS jarak jauh
Pengawas perangkat lunak dan perangkat keras bawaan untuk mencegah kebuntuan palsu

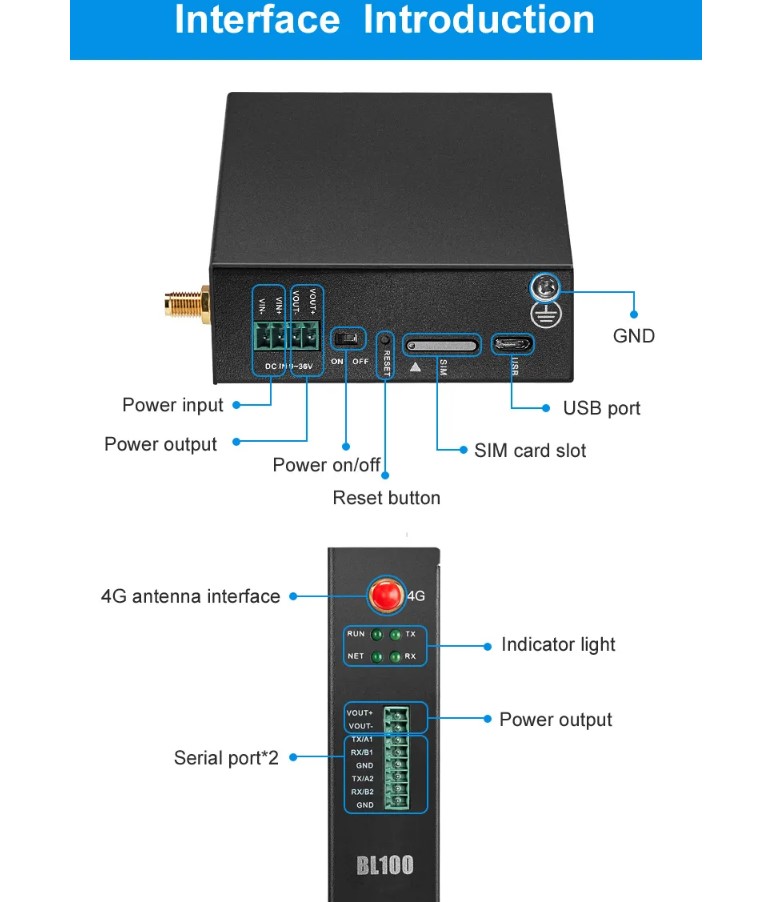

1 port serial RS485, mendukung Modbus RTU ke MQTT dan transmisi transparan
Baud rate port serial mendukung 2400bps-115200bps; stop bit mendukung 1, 2, bit data mendukung 8, bit paritas mendukung Tidak ada, Ganjil, Genap
Mendukung protokol Modbus Slave dan dapat dihubungkan ke komputer host seperti SCADA, HMI, DSC, PLC, dll. Mendukung Modbus RTU Master dan dapat menghubungkan hingga 48 perangkat Modbus Slave dengan maksimal 320 titik data
Mendukung alarm SMS untuk memantau berbagai data Modbus, mendukung pengaturan parameter perangkat lunak konfigurasi dan pertanyaan SMS, jika ada masalah komunikasi, akan memberi tahu pengguna dengan SMS

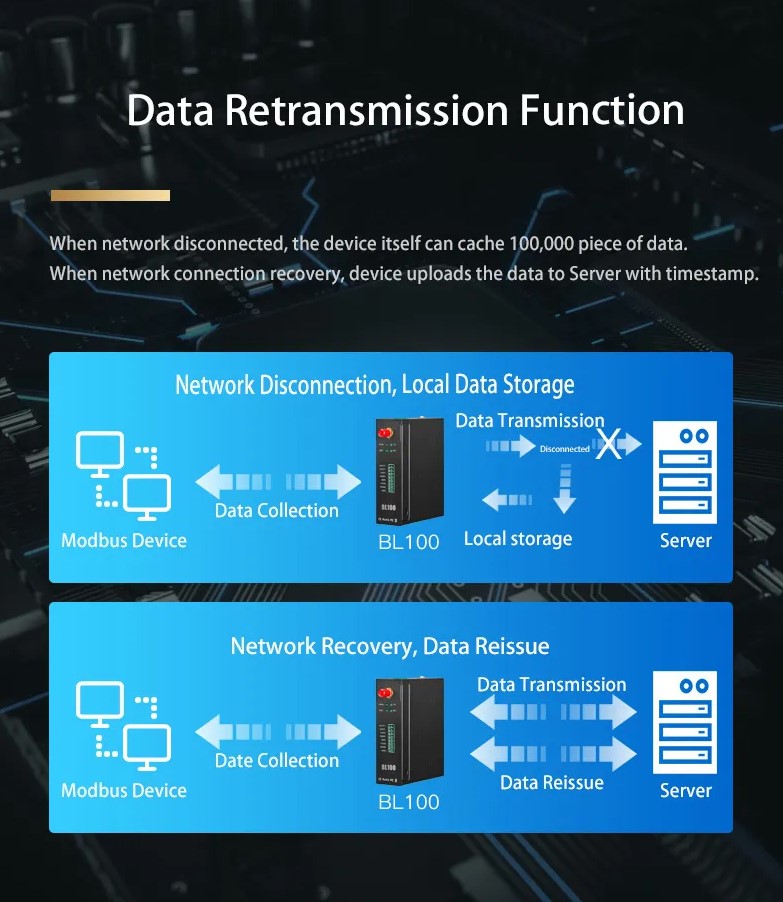

Gunakan mekanisme pencegahan luring lengkap untuk mengirim ulang data luring dan memberi tahu pengguna dengan SMS
Mendukung restart perangkat jarak jauh dan pengaturan parameter dengan SMS
Mendukung 10 nomor pengguna untuk menerima pemutusan perangkat, data port serial di luar batas, dan pesan alarm lainnya
Fungsi timer bawaan untuk melakukan pelaporan data otomatis terjadwal, SMS, Arm/Disarm, dan memulai ulang perangkat
Mendukung perangkat lunak konfigurasi PC untuk membaca, mengimpor, mengekspor parameter, dan memutakhirkan firmware melalui antarmuka USB
Casing logam, tingkat perlindungan IP30, casing logam, dan PCBA diisolasi dengan aman, berlaku di lokasi industri
Ukuran ringkas, mendukung pemasangan di dinding dan pemasangan rel DIN 35mm

Technical Parameters :
Category :Parameter ;Description
Power Supply : Power Voltage 9～36V DC;Power Consumption Normal: 50mA@12V, Max: 150mA@12V
Power Output : 2 channels;Output voltage: 9～36V DC(equal to input voltage);Output current: 1500mA@12V(Max)
Power Protection : Reverse connection protection,ESD air: 15KV, surge:4KV
Serial Port:
Serial Port Qty 1x RS485
Baud Rate 1200bps-115200bps
Data Bit 8
Parity Bit None, Even, Odd
Stop Bit 1,2
Protocol Modbus RTU (slave), Modbus RTU (master)
Protection ESD contact: 8KV, surge: 4KV (8/20us)

SIM/UIM Card Slot:
Slot Qty 1
Slot Type Standard drawer type card slot, support 1.8V/3V nano
card with built-in 15KV ESD protection
Cellular Network
L-E version
GSM/EDGE:900,1800MHz
WCDMA:B1,B5,B8
FDD-LTE:B1,B3,B5,B7,B8,B20
TDD-LTE:B38,B40,B41
L-CE version
GSM/EDGE:900,1800MHz
WCDMA:B1,B8
TD-SCDMA:B34,B39
FDD-LTE:B1,B3,B8
TDD-LTE:B38,B39,B40,B41
L-A version WCDMA:B2,B4,B5
FDD-LTE:B2,B4,B12
L-AU version
GSM/EDGE:850,900,1800MHz
WCDMA:B1,B2,B5,B8
FDD-LTE:B1,B3,B4,B5,B7,B8,B28
TDD-LTE:B40
L-AF version WCDMA:B2,B4,B5
FDD-LTE:B2,B4,B5,B12,B13,B14,B66,B71
CAT-1 version
GSM:900,1800
FDD-LTE:B1,B3,B5,B8
TDD-LTE:B34,B38,B39,B40,B41

Software Parameter :
Protocol : Modbus RTU, Modbus TCP, MQTT, HUAWEI Cloud,Alibaba Cloud, King Pigeon Cloud
Protocol Conversion: Support Modbus RTU to MQTT
Indicator : System running, alarm and RS485 data indicators
User Configuration : PC configuration software, support WIN XP, WIN 7,WIN 8 and WIN 10
Slave Connection : Max 48 slave devices can be connected. Up to 320 mapping register addresses (Bool, 16-bit, 32-bit, 64-bit)
Transparent Transmission : Support transparent transmission
SMS Commands : Support SMS commands
Login Package : Support custom login package
Heartbeat Package : Support custom heartbeat package

Certification
MTBF: ≥100,000 hours
EMC:
EN 55022: 2006/A1: 2007 (CE &RE) Class B
IEC 61000-4-2 (ESD) Level 4
IEC 61000-4-3 (RS) Level 4
IEC 61000-4-4 (EFT) Level 4
IEC 61000-4-5 (Surge)Level 3
IEC 61000-4-6 (CS)Level 4
IEC 61000-4-8 (M/S) Level 4
Others : CE, FCC, ROHS

Environment :
Working Condition: -45～85℃, 5～95%RH
Storage Condition : -45～105℃, 5～95%RH

Others
Case :Metal Case
Size :83mm×30mm×100mm
Protection: Grade IP30
Net Weight: 225g
Mounting : Wall-Mounting/DIN Rail Mounting
